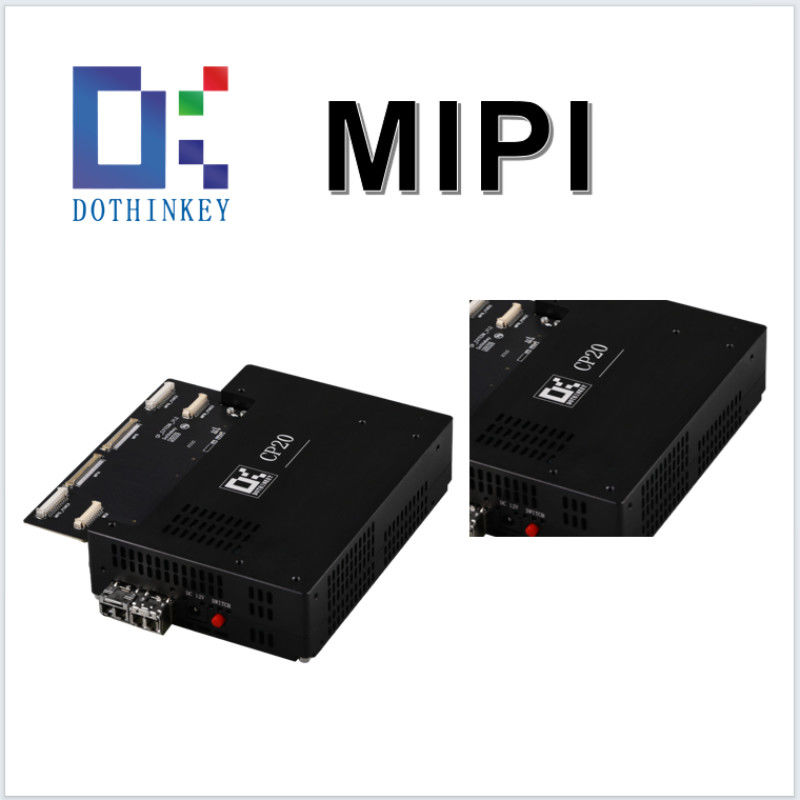

Name: Urządzenie grabiące ramy obrazu samochodowego MIPI CSI Optyczne urządzenie grabiące ramy dla rozwiązań DSP
Brand: Shenzhen Dothinkey Technology Co., Ltd.
SKU: CP20
Price: 3,100.00 USD
Availability: InStock

Do domu > produkty > Grabber ramki obrazu >

Urządzenie grabiące ramy obrazu samochodowego MIPI CSI Optyczne urządzenie grabiące ramy dla rozwiązań DSP

Wykrywacz ramy obrazu samochodowego

Grabiciel ram obrazu MIPI CSI

CSI Optical Frame Grabber urządzenie

Miejsce pochodzenia:

Shenzhen, Chiny

Nazwa handlowa:

Dothinkey

Orzecznictwo:

Numer modelu:

CP20

Skontaktuj się z nami

Poproś o wycenę

Urządzenie grabiące ramy obrazu samochodowego MIPI CSI Optyczne urządzenie grabiące ramy dla rozwiązań DSP

Szczegóły produktu

Czujnik io:

1.2 -3,3 V.

Pojemność bufora:

DDR4_16Gbit

Kanał danych MIPI:

Trio Mipic-Phy 1/2/3

Vaux:

Zakres pomiaru: 1,3 ~ 8,0 V, dokładność: +_50mv

Napięcie wyjściowe:

24V/prąd stały

Długość szerokości wysokości:

35 mm 100 mm 140 mm

Zasilanie:

DC12V/3A

Ochrona ESD:

Model maszyny ((MM) >+_200V

Podkreślić:

Wykrywacz ramy obrazu samochodowego

Grabiciel ram obrazu MIPI CSI

CSI Optical Frame Grabber urządzenie

Warunki płatności i wysyłki

Minimalne zamówienie

Cena

USD1200-USD5000

Szczegóły pakowania

Opakowania kartonowe

Czas dostawy

5-8 dni roboczych

Zasady płatności

T/T

Możliwość Supply

Dostępne w magazynie

ZAŁĄCZONE PRODUKTY

Skontaktuj się z nami

86-755-6114-6178

Skontaktuj się teraz

Opis produktu

Interfejs optyczny MIPI CSI dla rozwiązań DSP

Wyniki:

1. Podwójny interfejs MIPI D/C-PHY
Szybkie pozyskiwanie obrazu za pomocą dwukanałowych protokołów MIPI D-PHY/C-PHY.
2. 2x5 programowalne szyny napędowe
10 niezależnych kanałów napięcia (2,2 V konfigurowalne) dla kompatybilności z wielosensorami.
3. Wykrywanie prądu wielozadaniowego
Dokładność pomiaru od mA do nA z marginesem błędu < 1%.
4. 66-kanałowy test systemu operacyjnego
Wykrywanie błędów w trybie otwartym/krótkim na 66 ścieżkach sygnału.
5. Programowalny identyfikator produktu
Unikalna identyfikacja urządzenia do automatycznej integracji z systemem.
6Interfejs sygnału analogowego
Zewnętrzne wejście napięcia/prądu do diagnostyki pomocniczej.
7. Monitoring napięcia czujnika
Pomiar szyny w czasie rzeczywistym (dokładność ± 0,5%).
8. Kompensacja Kelvina 4-przewodowa
Dalsze wykrywanie napięcia, aby zwalić efekt oporu linii.

Schemat:

Urządzenie grabiące ramy obrazu samochodowego MIPI CSI Optyczne urządzenie grabiące ramy dla rozwiązań DSP 0

Wymiar:

Urządzenie grabiące ramy obrazu samochodowego MIPI CSI Optyczne urządzenie grabiące ramy dla rozwiązań DSP 1

CP20 Specyfikacje produktu:

Numer szpilki	Nazwa szpilki	Rodzaj szpilki	Funkcja
A14	A_AGND	Władza	Czujnik obrazu analogowy GND
A15	A_AVDD2	Władza	Czujnik obrazu analogowy GND
A16	A_AVDD2	Władza	Analogiczne zasilanie czujników obrazu
A17	A_AVDD2	Władza	Analogiczne zasilanie czujników obrazu
A18	A_AVDD2_FB	Wpływ	Analogiczny zasilacz czujnika obrazu, odległy klawisz zwrotny kompensacji Kelvina
A19	A_DGND	Władza	Czujnik obrazu analogowy GND
A20	A_ADC1	Wpływ	Pin pomiarowy napięcia odniesienia czujnika obrazu
A21	A_ADC2	Wpływ	Pin pomiarowy napięcia odniesienia czujnika obrazu
A22	A_ADC3	Wpływ	Pin pomiarowy napięcia odniesienia czujnika obrazu
A23	A_ADC4	Wpływ	Pin pomiarowy napięcia odniesienia czujnika obrazu
A24	A_DGND	Władza	Czujnik obrazu analogowy GND
A25	A_POL	Wpływ/wyjście	Czujnik obrazu cyfrowy GND
A26	B_DOVDD	Władza	Czujnik obrazu 10 Zasilanie.
