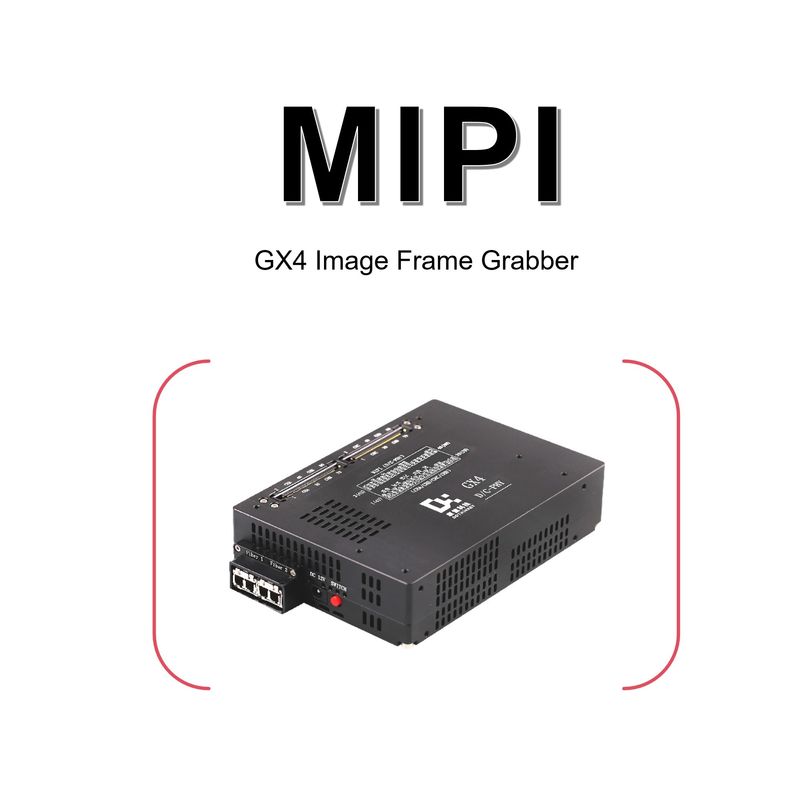

Moduł kamery telefonu komórkowego MIPI Frame Grabber Dothinkey GX4

Specyfikacje elektryczne

Zasilanie

DC12V/3A

Ochrona ESD interfejsu zewnętrznego

Model ciała człowieka (HBM) ≥ ± 4000V
Model maszyny (MM) ≥ ±200V

Wielkość

Wysoki

35mm ± 0.2mm

Szerokość

100mm ± 0.2mm

Długość

140mm ± 0.2mm

Kompatybilne z czujnikiem cechy

Interfejs czujnika

MIPI D-PHY CSI;MIPI C-PHY CSI

Maksymalna stopa MIPI

GX4/GX4E

CHA/CHB

MIPI D-PHY1.9Gbps/Lane

MIPI C-PHY1.9Gsps/Trio

CHC/CHD

MIPI D-PHY1.9Gbps/Lane

MIPI C-PHY1.5Gsps/Trio

Kanał danych MIPI

4C,4D,3D+1C,3C+1D&2D+2C

MIPI D-PHY 1/2/4 pas

MIPI C-PHY 1/2/3 Trio

Charakterystyka DPS

Wsparcie 28 zasilanie regulowane

Zapewnienie niezależnego zasilania 4X7, z czego 4X4 drogowe regulowane 0,8-3,3V, maksymalna moc napędowa 1A; 4X2 drogowe regulowane 0,8-5V, maksymalna moc napędowa 1A, 4X1 drogowa 0.8-8V regulowane, maksymalna zdolność jazdy 3A.

Funkcje systemu operacyjnego

Wspieranie testu systemu operacyjnego 4X29

Interfejs PC i buffer

Interfejs komunikacji PC

Interfejs światłowodowy 10G* 2

Pojemność buforu

DDR4_16Gbit

Pomiar napięcia

Pomiar napięcia LP

Zakres pomiarowy: 0~1,4 V, dokładność: ±10 mV

Środek pomiaru napięcia GPIO

Zakres pomiaru: 0~3,3V, dokładność: ±20mV

Charakterystyka LC

Wspiera test LC kanału 4X29

Wskaźniki komunikacji czujników

100K.-1M

SPI Maksymalna częstotliwość komunikacji

20 MHz

Zegar czujnika

6 - 99 MHz±0,01 MHz

Poziom IO czujnika (po DOVDD)

1.2 - 3.3V
