Dothinkey High Speed Image Grabber UQ200 USB3.0 Series MIPI Frame Grabber

Dothinkey High Speed Image Grabber serii USB3.0

1Wniosek

Do szybkiego testu kamerą C-PHY.Szybkie debugowanie, weryfikacja i testowanie C-PHY.

1) Prędkość transmisji

Maksymalna prędkość transmisji 750 MB/s
C-PHY 3,5 GSps/Trio
D-PHY 2,5 Gbps/Lane
Przekaz USB3.1

2.Przewodnik projektowy

1) Wytyczne dotyczące połączeń GND
Czujnik obrazu serii UQ200 zapewnia dwa rodzaje GND (AGND i DGND).

2) Konfiguracja rezystora wyciągającego I2C
Piny I2C posiadają wewnętrzne programowalne rezystory odciągające (opcje 4,7KΩ, 1,5KΩ i 560Ω, domyślne 1,5KΩ) odciągane do DOVDD. Użytkownicy mogą konfigurować rezystancję za pomocą funkcji oprogramowania w zależności od potrzeb.

3) Konfiguracja funkcji GPIO
GPIO wspiera elastyczną konfigurację funkcjonalną, z wewnętrznym rezystorem pociągowym 4,7KΩ do DOVDD. Użytkownicy mogą definiować ich funkcjonalność za pomocą oprogramowania opartego na wymaganiach aplikacji.

4) Środki ostrożności GND na poziomie systemu
Pin ten jest przeznaczony do zasilacza obwodowego (GND na poziomie systemu) i nie może być bezpośrednio podłączony do GND czujnika.

5) Obsługa zastrzeżonego szpilka
Ten szpil jest przeznaczony do użytku wewnętrznego i posiada specjalne połączenia wewnętrzne.

3Diagram rozkładu interfejsu zewnętrznego

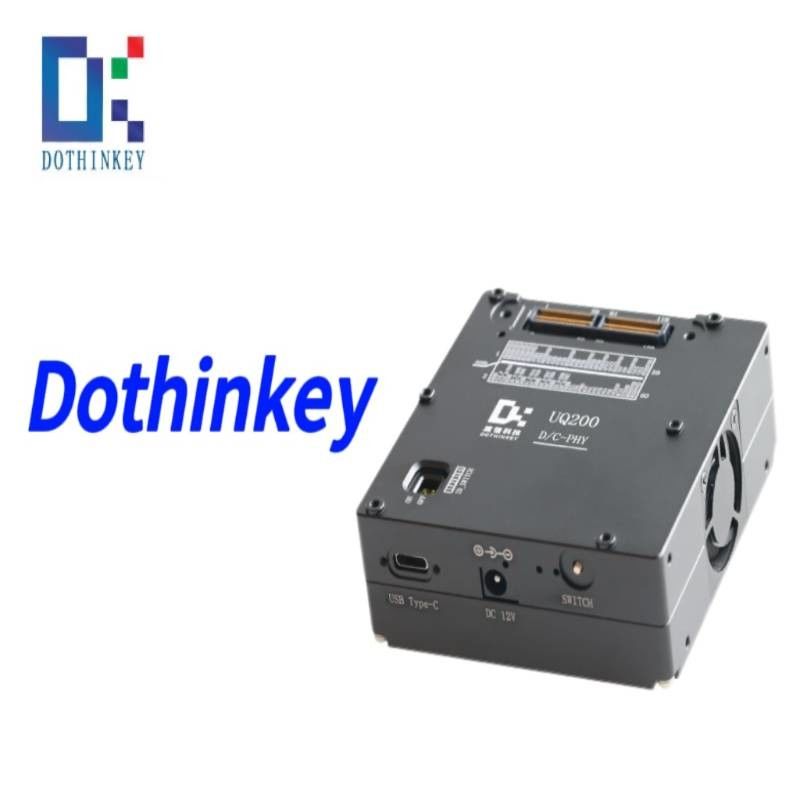

4. UQ200 Główny widok
