Wsparcie systemu operacyjnego D PHY i 8X39

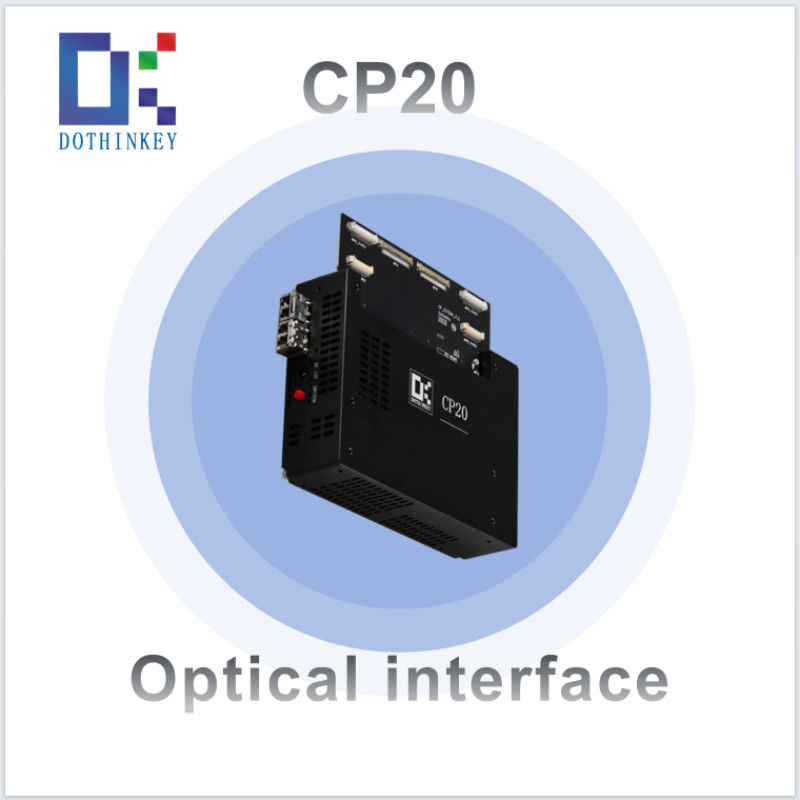

USB MIPI Frame Grabber Industrial Grade D PHY i obsługa systemu operacyjnego 8X39

Wyniki:

1. Podwójny interfejs obrazowania MIPI D/C-PHY
Dwukanałowe pozyskiwanie obrazu zgodne z protokołami MIPI D-PHY 1.2 i C-PHY 1.1, obsługujące prędkości transmisji danych do 6 Gbps na pas dla czujników o wysokiej rozdzielczości.
2. 2×5 konfigurowalne szyny napędowe
10 niezależnych, programowalnych wyjściów (0,8 V ∼3,3 V, dokładność ± 1%), umożliwiających jednoczesną optymalizację mocy wielosensorskiej (np. rdzeń 2,2 V + 1,8 V I/O).
3. Wielowymiarowe czujniki prądu
Precyzyjne pomiary od 100 mA do 10 nA (0,5% dokładności FS) z automatycznym rozmieszczeniem dla analizy mocy dynamicznej.
4. 66-kanałowa matryca testowa systemu operacyjnego
Wykrywanie otwartego/krótkiego w 66 ścieżkach sygnału (opór kontaktu < 1 Ω) za pomocą programowalnego przełączania obciążenia.
5Dynamiczne programowanie identyfikatorów produktów
Wbudowana EEPROM obsługuje konfigurację unikalnego identyfikatora 128 bitów dla identyfikowalności IoT/Przemysł 4.0.
6Interfejs pomiarowy analogowy
16-bitowy ADC z zakresem wejścia ± 10 V do monitorowania zewnętrznego napięcia/prądu (np. temperatury, hałasu otoczenia).
7. Monitoring kolejowy w czasie rzeczywistym
Kontynuacyjny sprzęg napędowy (50 kHz próbkowania, dokładność ± 0,5%) z ostrzeżeniami o nad napięciu/poniższym napięciu.
8. 4-przewodowe dostarczanie mocy Kelvina
Kompensacja zdalnego wykrywania dla spadku napięcia < 10 mV w kablach o długości 2 m (konfiguracja 4-przewodowa).

Schemat:

Opis złącza zasilania:

CP20 Specyfikacje produktu:
