Wielokrotne źródło zasilania Graber ramy obrazu DC12V 3A DDR4_16Gbit Pojemność buforowa

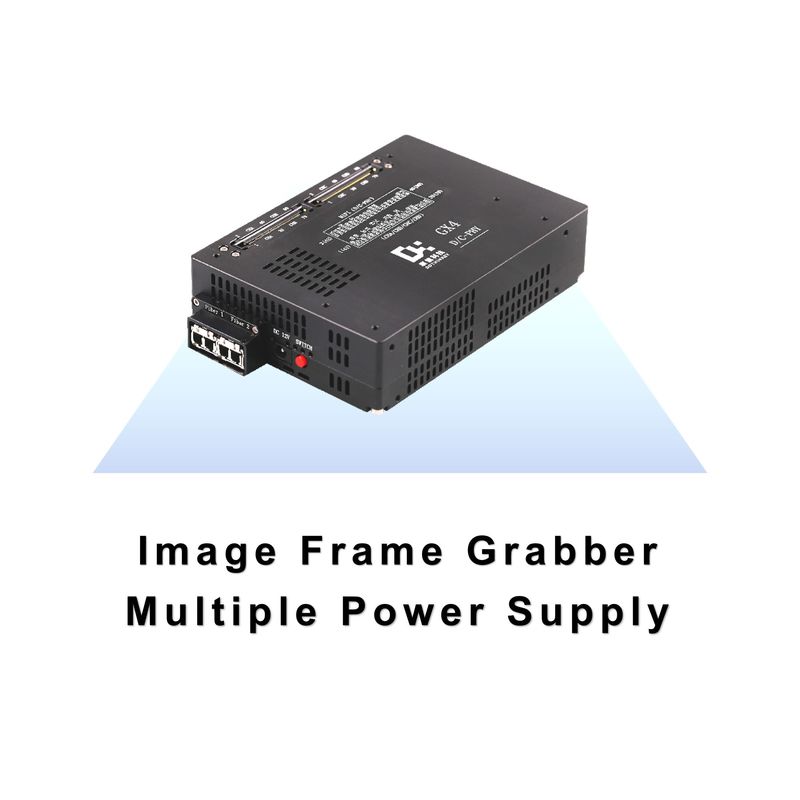

Wielokrotne źródło zasilania Graber ramy obrazu

Poniżej przedstawiono znaczenie tych parametrów związanych z kanałem MIPI w GX4 Image Frame Grabber:

Wartości kanału MIPI
4C: wskazuje, że istnieją 4 kanały C-PHY.
4D: wskazuje, że istnieją 4 kanały D-PHY.
3D+1C: wskazuje, że istnieje 3 kanały D-PHY i 1 kanał C-PHY.
3C+1D: wskazuje, że istnieje 3 kanały C-PHY i 1 kanał D-PHY.
2D+2C: wskazuje, że istnieją 2 kanały D-PHY i 2 kanały C-PHY.

MIPI D-PHY 1/2/4 pas

D-PHY:

Standard interfejsu warstwy fizycznej powszechnie stosowany do szybkiego transferu danych między procesorami aplikacji mobilnych a urządzeniami peryferyjnymi, takimi jak kamery i wyświetlacze.

Lane:

W D-PHY dane są przesyłane przez pas, każdy pas składa się z pary różnicowych linii sygnalizacyjnych. 1/2/4 pas oznacza, że odpowiednio obsługiwane są 1, 2 lub 4 pasy przesyłu danych.

MIPI C-PHY 1/2/3 Trio

C-PHY:

Nowy standard interfejsu warstwy fizycznej wprowadzony przez Sojusz MIPI, o wyższej wydajności przesyłu danych i przepustowości w porównaniu z D-PHY.

Trio:

W C-PHY dane są przesyłane przez grupę trzech linii sygnalizacyjnych (tj. Trio) zamiast używać par różnicowych, jak w D-PHY. 1/2/3 Trio oznacza, że obsługuje transmisję danych przez 1, 2,lub 3 Trios, odpowiednio.
