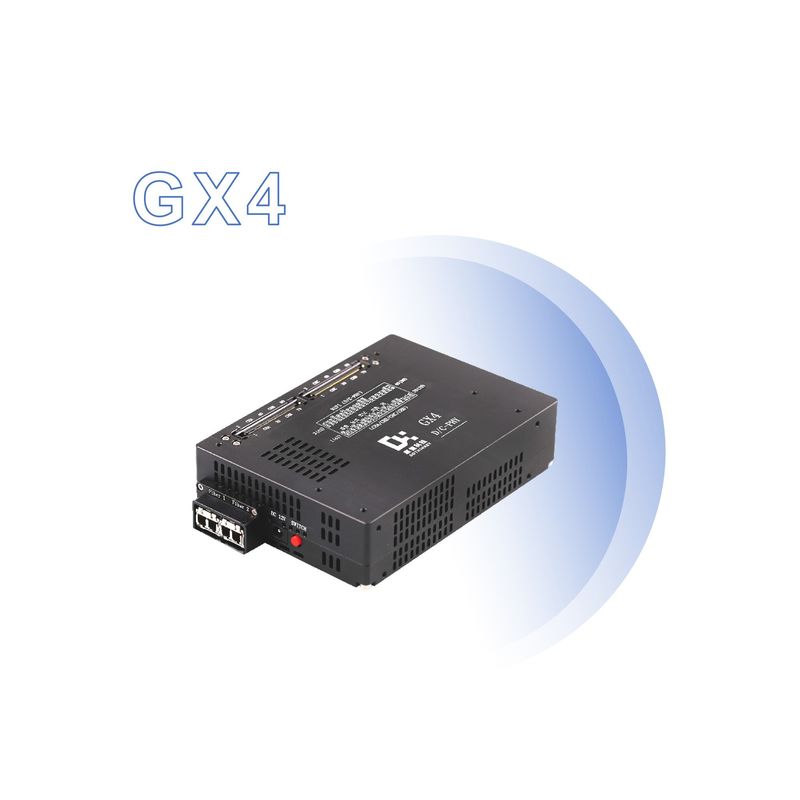

Dothinkey Funkcja kamery Test Image Frame Grabber 10G Interfejs światłowodowy

Funkcja kamery Test Frame Image Grabber Dothinkey

Dothinkey Image Frame Grabber może testować następujące funkcje modułu aparatu:

1Zbieranie i przekazywanie obrazu

Badanie kanału MIPI:

Dothinkey UC930, MU960Pro i inne urządzenia grabiące obrazy obsługują szybki kanał MIPI, który może testować transmisję danych w różnych liczbach pasów, takich jak najwyższe wsparcie dla 4LANE,szerokość pasma danych do 1.5Gbps/LANE lub 1.6Gbps/LANE itp. w celu zapewnienia stabilności i dokładności modułu kamery w szybkiej transmisji danych.

Badanie modułu równoległego portu:

Wspieranie standardowych testów modułów równoległych portów, szerokość bitów równoległych portów może obsługiwać do 16 bitów, co spełnia wymagania testowe tradycyjnych modułów kamer równoległych portów.

Badanie modułu DVS:

Wspiera test modułu DVS, a szerokość bitowa modułu DVS równoległego może obsługiwać do 16 bitów,który może być stosowany do testowania przebiegu pobierania danych i transmisji modułów kamer opartych na technologii DVS.

Wsparcie formatu obrazu:

obsługuje różne formaty obrazu, takie jak RGB565, YUV422, RAW8, RAW10, RAW12, RAW14, RAW16, itp.,który może kompleksowo oceniać zdolność modułu aparatu do przetwarzania i wydobywania różnych formatów obrazu.

2. Zasilanie i wykrywanie prądu
Wielokrotne zasilanie i wykrywanie:

Na przykład UC930 Image Frame Grabber posiada siedem niezależnych źródeł zasilania cyfrowych czujników DC o wysokiej precyzji i niskim poziomie hałasu,który może zapewnić dokładne zasilanie różnymi częściami modułu kamery i wykrywać prądy czuwania każdego zasilania, takich jak AVDD, DOVDD, VPP2 itp., a niektóre kanały zasilania również obsługują zasilanie i przepływ prądu modułu TOF.

Wysoka dokładność wykrywania prądu:

Niektóre urządzenia do wychwytywania ram obrazu są wyposażone w obecną technologię wykrywania na poziomie instrumentów precyzyjnych, o minimalnej rozdzielczości 10nA, która może dokładnie zmierzyć dynamikę,prąd statyczny i stan gotowości czujnika, które pomagają ocenić wydajność zużycia energii i zdolność zarządzania energią modułu kamer.

3. Wykrywanie otwartych i krótkich obwodów
Badanie systemu operacyjnego o wysokiej precyzji:

Wyposażony w wysokiej precyzji technologię wykrywania otwartego/krótkiego obrazu, graber ramki obrazu obsługuje do wielokanalizowego wykrywania otwartego/krótkiego obrazu,na przykład F22Pro Test Box obsługuje 292-kanałowy test systemu operacyjnego, Grabiciel ramek obrazu obsługuje test 294-kanałowy systemu operacyjnego, a Grabiciel ramek obrazu obsługuje wykrywanie otwartych/skrótów 33-kanałowych,i może precyzyjnie określać problemy z otwartym/krótkim obwodem w połączeniach sprzętowych poprzez elastyczne ustawienie napięcia badawczego i prądu badawczego systemu operacyjnego. Dzięki elastycznym ustawieniom napięcia testowego systemu operacyjnego i ustawieniom prądu testowego,może dokładnie określić problemy z otwartym i krótkim obwodem w połączeniu sprzętowym i zapewnić jakość połączenia obwodu modułu kamery.

4.Szczególne badanie funkcji
Wsparcie modułu TOF:

Wspiera zasilanie i przechowywanie prądu modułu TOF, takiego jak MU960Pro, UC930 i innych graberów ram obrazu, które mogą spełniać wymagania testowe modułu kamery TOF w zakresie odkrywania odległości,Modelowanie 3D i inne zastosowania.

Badanie małego oporu:

F22Pro i GQ4A Image Frame Grabber obsługują pomiar małego oporu, który jest odpowiedni do badania oporu uchwytu modułu,i może wykrywać jakość spawania i odporność na kontakt uchwytu modułu, aby zapewnić niezawodność połączenia elektrycznego modułu.

Komunikacja I3C Bus:

Niektóre urządzenia grabiące ramy obrazu obsługują tryby komunikacji I3C SDR, takie jak F22Pro, GQ4A itp., które obsługują komunikację wysokiej prędkości między modułami aparatu a hostami,i spełnia przyszłe potrzeby modułów kamer w zakresie wyższych prędkości transmisji danych i bardziej wydajnych protokołów komunikacyjnych.

Zmiana napięcia prógów LP:

obsługuje regulowanie napięcia progowego LP, które może być regulowane zgodnie z regulowaniem napięcia progowego LP różnych modułów w celu przechwytywania modułów z niekwalifikowanym napięciem LP,dokładnie kontrolować jakość modułów, a także zapewnić stabilność i niezawodność modułów w trybie niskiego zużycia energii.
