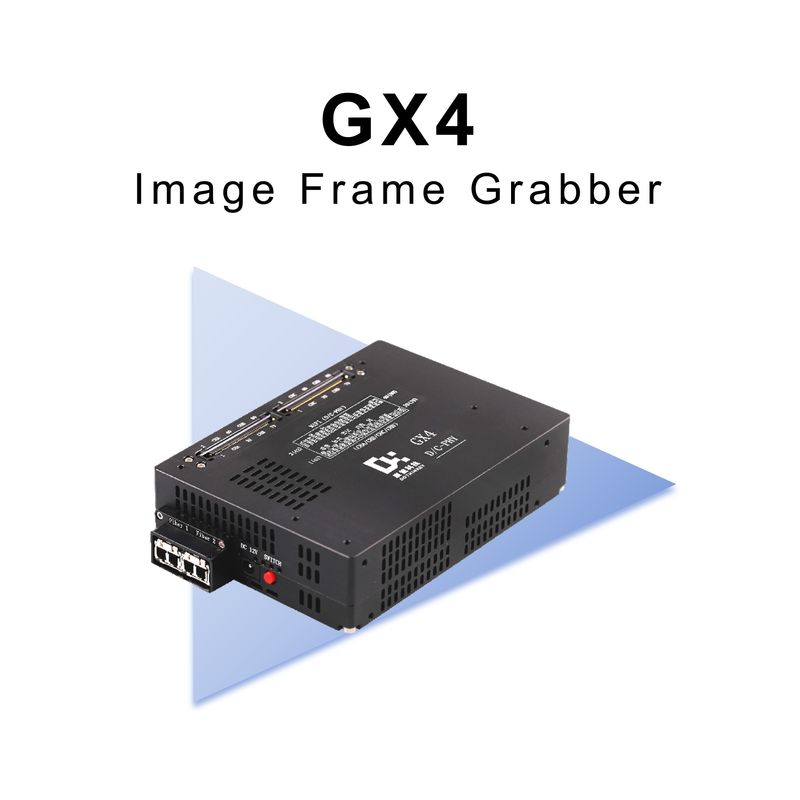

GX4 Dothinkey Frame Grabber 4 Channel D/C-PHY MIPI Frame Grabber

Wprowadzenie do GX4 Image Frame Grabber

Dothinkey GX4 Image Frame Grabber wykorzystuje 4-kanałowe pozyskiwanie obrazu MIPI D/C-PHY z następującymi zaletami:

Wysoka zgodność
Wspiera jednoczesne testowanie modułów C-PHY i D-PHY, co sprawia, że linia produkcyjna jest bardziej elastyczna i eliminuje konieczność częstej wymiany grabera klatki obrazu.

Dostosowanie napięcia można określić zgodnie z progiem LP różnych modułów, dokładną kontrolą jakości modułu za pomocą karty.

Duża zdolność przesyłu danych
Prędkość MIPI D-PHY do 1,9 Gbps/Lane, MIPI C-PHY do 1,5 Gsps/Trio, może przesyłać dane obrazowe z dużą prędkością.

Konstrukcja czterokanałowa umożliwia jednoczesne pozyskiwanie wielu danych obrazowych w celu zaspokojenia potrzeb testowych modułów wielokamerach.

Wysoka wydajność pozyskiwania i przetwarzania
Wyposażony w buffer DDR4_16Gbit, może tymczasowo przechowywać dużą ilość danych obrazu, aby zmniejszyć ryzyko utraty danych i poprawić wydajność pozyskiwania i przetwarzania.

Interfejs z łącznikiem dużych prędkości (moduł do łącznika końcowego na desce modelu FX18-80P-0.8SV) zapewnia stabilną i niezawodną transmisję danych.

Wielokanalizowane niezależne sterowanie
4 kanały mogą być niezależnie sterowane i elastycznie łączone w celu zaspokojenia potrzeb różnych scenariuszy badań.

Wspiera różnorodne kombinacje kanałów, takie jak 4C, 4D, 3D+1C, 3C+1D lub 2D+2C itp., dostosowując się do konfiguracji kanałów różnych modułów kamer.

Poprawa wydajności produkcji
Wspierając jednoczesne oświetlenie 4 modułów, może jednocześnie testować wiele modułów kamer, co znacząco poprawia wydajność produkcji.

Wyposażone w 7*4 kanały czujnika regulowanego zasilania, które mogą w pełni spełniać wymagania zasilania modułu i zapewniać stabilność procesu testowania.
