Wysokiej prędkości USB Interface Frame Grabber do testowania opakowań chipów

Wysokiej prędkości USB Interface Frame Grabber do testowania opakowań chipów

1.Właściwości:

a.Kanaly LVDS dużych prędkości, obsługujące maksymalnie 10 pasów z przepustowością danych do 600 Mbps na pas.

b.Kanaly MIPI dużych prędkości obsługujące maksymalnie 4 pasy z przepustowością danych do 1 Gbps na pas.

c. Interfejs USB3.0 o bardzo dużej prędkości, łatwy w obsłudze z przepustowością danych do 5 Gbps.

d.technologia wykrywania prądu dynamicznego/standby na poziomie dokładności przyrządu; wysokiej dokładności badania otwarte/krótkie, odpowiednie również do badań opakowań na chipach.

e. 5-kanałowe, precyzyjne, nieruchome, programowalne zasilanie czujnikiem.

f.Wyjątkowa kompatybilność modułów kamer, obsługująca większość modułów w formacie MIPI, HISPI, DVP, SPI i SUB-LVDS na rynku.

2. Funkcja

a.Potrafi obsługiwać testowanie modułów w formacie DVP z maksymalną częstotliwością PCLK: 200 MHz.

b.Wspiera testowanie modułów w formacie HISPI.

c. Wspiera testowanie modułów w formacie SPI.

3Opis:

a. funkcjonalna skrzynia testowa, jednocześnie obsługująca tablicę testową modułu MIPI w formatach takich jak HISPI, DVP, SPI i SUB_LVDS.

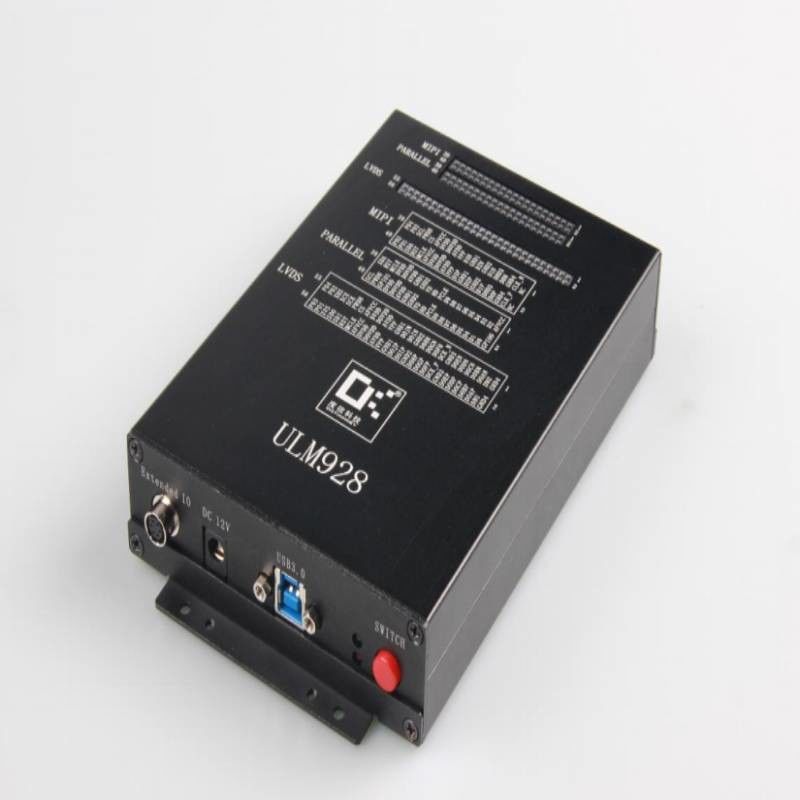

b.ULM928 jest wyposażony w aktualną technologię wykrywania na poziomie instrumentów precyzyjnych, o minimalnej rozdzielczości do 10nA,dzięki czemu dokładniej i wygodniej mierzyć prąd czujników w stanie gotowości.

c. Istnieje 5 niezależnych źródeł zasilania czujników stałego prądu cyfrowego o wysokiej precyzji i niskim poziomie hałasu, w tym AFVCC, AVDD, DOVDD i DOVD, które obsługują maksymalne jednokanałowe zasilanie 3,3 V/500 mA.

d.Technologia wykrywania otwartych i krótkich prędkości o wysokiej precyzji i obsługa do 45 kanałów wykrywania otwartych i krótkich obwodów.Wspiera badania otwartych i krótkich obwodów o dużym prądzie 15mA.Elastyczne napięcie badawcze systemu operacyjnego i prąd badawczy Ustawienia przybliżają wyniki badań do prawdziwych wartości.

4rysunek wymiarów:

1) Główny widok:

2) Widok z góry:

5.Zastosowanie:

Komórki komórkowe / samochody / kamery monitorujące, MIPl / DVP / HISPI / LVDS.

6Często zadawane pytania:

P: Jaki jest okres gwarancji?

1 roczna gwarancja.

P: Jaki jest czas realizacji?

O:Produkt standardowy jest wysyłany w ciągu 5-8 dni roboczych.

P: Czy zapewniacie wsparcie techniczne?

O: Tak, oferujemy profesjonalne wsparcie techniczne, w tym zdalne kierownictwo i obsługę posprzedażną.

P: Jesteście fabryką?

O: Tak, jesteśmy producentem specjalizującym się w wysokiej jakości sprzęcie do testowania czujników obrazu i rozwiązaniach do testowania modułów kamer.
