Dothinkey USB3.0 Series MIPI Capture Card DVP HISPI LVDS And SPI Frame Grabber

Dothinkey USB3.0 Series Image Grabber obsługuje wiele protokołów - MIPI, DVP, HISPI, LVDS i SPI

Przetrwać.

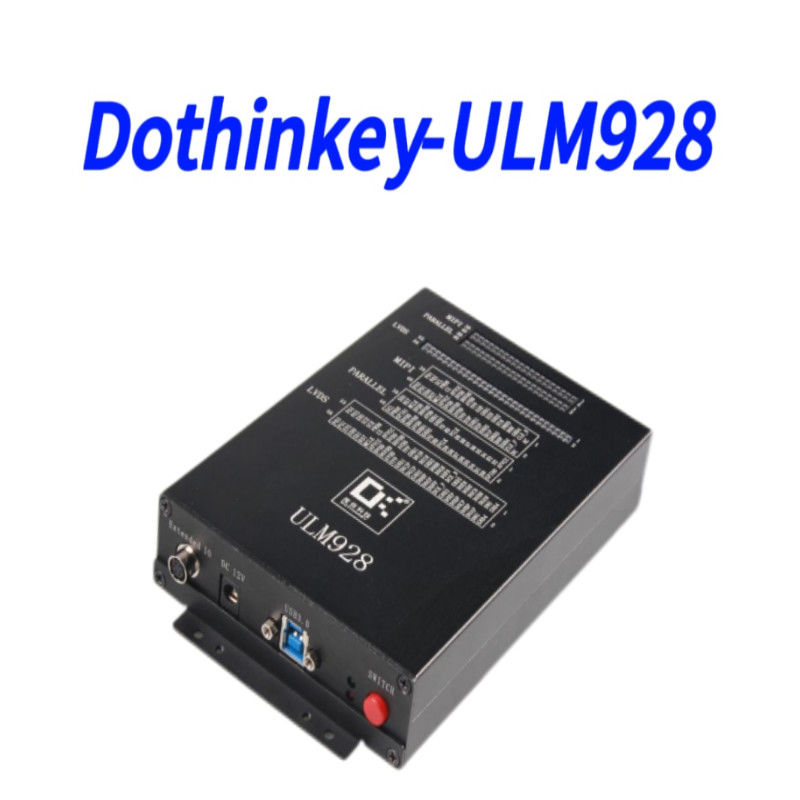

Graber obrazu ULM928 jest wszechstronnym rozwiązaniem testowym zaprojektowanym do przechwytywania obrazu o wysokiej wydajności i oceny czujników.w tym MIPI, DVP, HISPI, LVDS i SPI, dzięki czemu jest idealny do testowania kamer mobilnych, motoryzacyjnych i monitorujących.

Kluczowe cechy

• Przekazywanie danych wysokiej prędkościUSB 3.0 (5 Gbps) zapewnia szybkie przetwarzanie obrazu.

• Kompatybilność z wieloma interfejsami:Wspiera MIPI (4 pasma @ 1 Gbps), LVDS (10 pasma @ 600 Mbps) i DVP (200 MHz PCLK).

• Precyzyjne zarządzanie energią:Pięć programowalnych kanałów zasilania o niskim poziomie hałasu (do 3,3 V/500 mA) do zasilania czujników.

• Zaawansowane wykrywanie prądu:Pomiar o wysokiej rozdzielczości (10nA) do analizy prądu czuwania i prądu dynamicznego.

• Kompleksowe wykrywanie usterek:45-kanałowe badania otwarte/krótkie z dostosowanymi progami dla niezawodnej diagnostyki.

Zalety

a. Zoptymalizowane do szybkiego obrazowania z solidną integralnością sygnału.

b. Elastyczne dostarczanie energii (2,5 V ∼ 9 V) w celu spełnienia różnych wymagań czujników.

c. Zwiększona dokładność badań z konfigurowalnymi ustawieniami napięcia/prądu.

d. Szeroka kompatybilność urządzeń, zapewniająca skuteczną walidację modułu.

Specyfikacje techniczne obrazu i transmisji

1)Kompatybilność czujników

a.Rang zegarowy MCLK-6 MHz ~ 99 MHz

b.dokładność zegara MCLK-±0.1MHz

c. zakres poziomu czujnika IO (po DOVDD) -1.3V ~ 3.3V

d.szerokość pasma LVDS-≥600 Mbps/Lane

e.Liczba kanałów danych LVDS-1/2/4/8/10Strefa

f.szerokość pasma MIPI-≥1Gbps/przewód

g. Liczba kanałów danych MIPI-1/2/4Przebieg

h. częstotliwość zegara PCLK-200M HZ

i.Wsparcie dla formatów obrazów-RGB565/YUV422RAW8/RAW10/RAW12

j.Wspieranie formatu RGB-RGB565

2) USB3.0 metryczny

a.Przepustowość danych USB3.05 Gbps

3)Wskaźniki techniczne SENSOR I2C

a.Szybkość łączności I2C-100K/400K/1M
