MIPI Grabber Board z SPI 20MHz i Kompensacją Kelvina

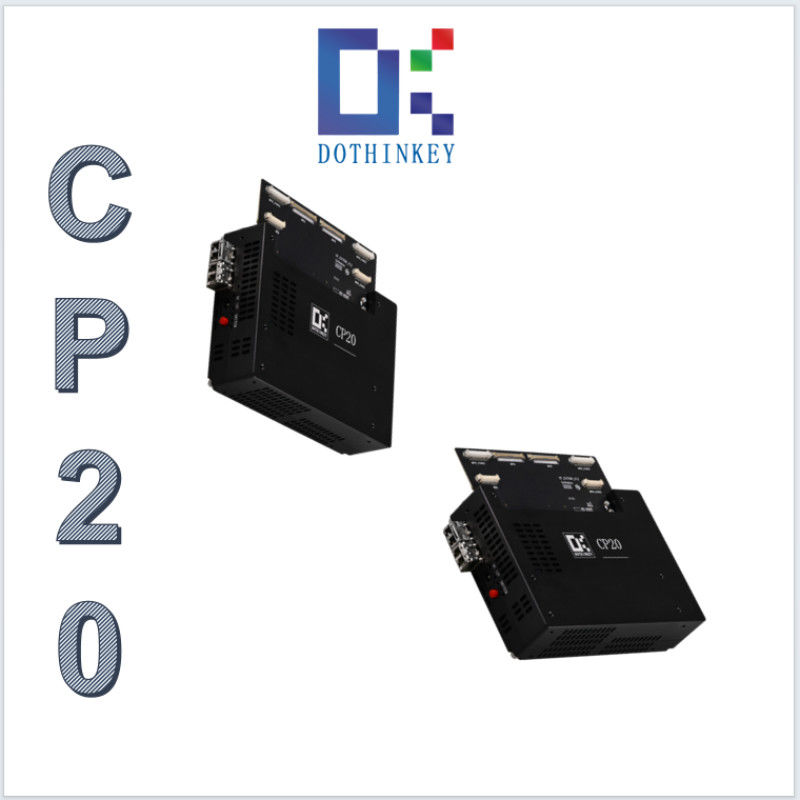

CP20 Frame Grabber Board z SPI 20MHz i Kompensacją Kelvina

Wyniki:

1. Podwójny interfejs obrazowania MIPI D/C-PHY
Dwukanałowe szybkie pozyskiwanie obrazu zgodne ze standardami MIPI D-PHY i C-PHY, wspierające płynną integrację z zaawansowanymi czujnikami obrazu.
2. 2×5 Programatyczny zasilacz czujnika
10 niezależnie konfigurowalnych szyn napięciowych (np. 2,2 V, 1,8 V) do precyzyjnego dostosowywania mocy czujnika, umożliwiając kompatybilność wielosensorów.
3. Wykrywanie prądu wieloskalowego (mA/μA/nA)
Wysokiej precyzji pomiar prądu w zakresie miliampera, mikroampera i nanoampera, idealny do charakterystyki czujników o bardzo niskiej mocy.
4. 66-kanałowa matryca testowa otwarta/krótka (OS)
Kompleksowa walidacja łączności z 66 kanałami testowymi, zapewniająca integralność sygnału w zestawach czujników o wysokiej gęstości.
5Dynamiczna konfiguracja identyfikatora produktu
Programowanie identyfikacji urządzenia w trakcie lotu w celu zapewnienia identyfikowalności i zarządzania na poziomie systemu w zautomatyzowanych środowiskach produkcji.
6Interfejs pomiarowy analogowy
Bezpośrednie wejście zewnętrznych sygnałów analogowych ( napięcie/prąd), ułatwiające pomocniczą diagnostykę i monitorowanie parametrów środowiskowych.
7. Monitoring szyny napędowej w czasie rzeczywistym
Pomiar napięcia ciągłego na szynach zasilania czujników z dokładnością ±0,5%, kluczowy dla stabilności w zastosowaniach o kluczowym znaczeniu.
8Technologia Kompensacji Kelvina.
Aktywna kompensacja oporu linii za pomocą 4-przewodowego czujnika Kelvina, eliminująca błędy spadku napięcia w długodystansowym dostarczaniu energii.

Schemat:

Wymiar:

CP20 Specyfikacje produktu:
