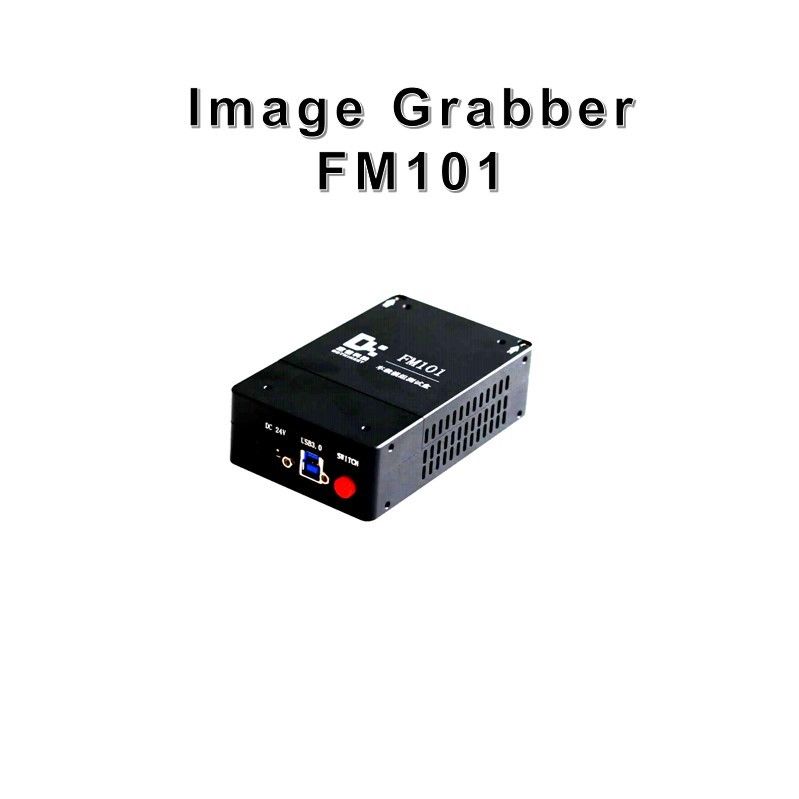

Name: AA Test Imaging Source Frame Grabber 5Gbps Urządzenie zbierające obrazy
Brand: Shenzhen Dothinkey Technology Co., Ltd.
SKU: FM101
Price: 3,100.00 USD
Availability: InStock

Do domu > produkty > Złapki ramki samochodowej >

AA Test Imaging Source Frame Grabber 5Gbps Urządzenie zbierające obrazy

AA Test Imaging Source Frame Grabber

Grabiciel ram źródłowych obrazu 5 Gbps

Urządzenie zbierające obrazy o szybkości 5 Gbps

Miejsce pochodzenia:

Shenzhen, Chiny

Nazwa handlowa:

Dothinkey

Orzecznictwo:

Numer modelu:

FM101

Skontaktuj się z nami

Poproś o wycenę

AA Test Imaging Source Frame Grabber 5Gbps Urządzenie zbierające obrazy

Szczegóły produktu

Kolor:

czarny

Prędkość transmisji obrazu:

5 Gb/s

napięcie wejściowe:

110 V/ac ~ 220 V/ac 50 Hz/60 Hz

Moc wyjściowa:

DC 24 V/2,5A

Zasilanie:

DC 24 V/2,5A

Zastosowanie:

Badanie kalibracji parametrów wewnętrznych/AA na pojazdach samochodowych

Podkreślić:

AA Test Imaging Source Frame Grabber

Grabiciel ram źródłowych obrazu 5 Gbps

Urządzenie zbierające obrazy o szybkości 5 Gbps

Warunki płatności i wysyłki

Minimalne zamówienie

1 sztuk

Cena

USD1200-USD5000

Szczegóły pakowania

Opakowania kartonowe

Czas dostawy

5-8 dni roboczych

Zasady płatności

T/T

Możliwość Supply

Dostępność magazynowa

ZAŁĄCZONE PRODUKTY

Skontaktuj się z nami

86-755-6114-6178

Skontaktuj się teraz

Opis produktu

5Gbps Automotive Imaging: wewnętrzna kalibracja i rozwiązanie AA

Funkcje systemu badawczego modułu motoryzacyjnego FM101

Rozwiązanie testowe z jedną kamerą
- Wspiera zarówno FAKRA koaksjalne (jednostronne) jak i STP różnicowe interfejsy
- Specjalnie zaprojektowane do walidacji modułów kamer samochodowych
Kompleksowe monitorowanie i diagnostyka
- Monitoring zużycia prądu w czasie rzeczywistym
- Pomiar i analiza częstotliwości klatki
- Szczegółowe zgłoszenie błędów:
  • Błędy w układzie
  • Błędy w połączeniu
  • Błędy w dekodowaniu
Zaawansowane zarządzanie obrazem i zasilaniem
- Możliwość przechwytywania i przechowywania obrazu w pełnym zakresie
- Wsparcie zintegrowane Power-over-Coax (POC):
  • Dostarczanie zasilania
  • Pomiar napięcia
- Dedykowane źródło zasilania LED dla modułów oświetlenia pojazdu
Elastyczne opcje konfiguracji
- Wyborne rozwiązania odłączania
- Kompatybilne z głównymi normami motoryzacyjnymi:
  • Serializacja MAXIM
  • Serializacja TI
- Wspiera większość dostępnych na rynku modułów seryjnych

Zaprogramowany zakres zasilania i dokładność

Zaprogramowany zakres zasilania i dokładność
Kanał	Zakres napięcia wyjściowego	Krok do przodu.	Dokładność napięcia wyjściowego bez obciążenia	Maksymalny prąd wyjściowy	Obecna rezolucja w sprawie nabycia	Aktualna dokładność uzyskania	Dokładność uzyskiwania napięcia POC
CH1 CH2	0.8V-18V	0.1V	0.8V-6V :± 60mV 6V-18V :± 1%	1A	0.1mA	0-0,05A :± 1,5 mA 0.05A-1A :± 1%	0.8V-6V :± 60mV 6V-18V :± 1%

Opis funkcji interfejsu

1	Interfejs wyjściowy mocy	Nie jest dozwolone wyposażenie zewnętrznego zasilania, które jest używane do zasilania dodatkowego oświetlenia modułu zewnętrznego, niezależnie od zasilania POC i podłączone.Odległość pomiędzy numerami PIN do końcówki jest 3.81 mm
2	Interfejs modułu kamery A	Standardowa konfiguracja domyślna: interfejs koaksjalny (COAX), złącze FAKRA, niezawodny interfejs w kształcie Z, niebieski
3	Interfejs modułu kamery B	Interfejs różniczkowy (STP), produkt gotowy jest zarezerwowany. Interfejs typu foolproof
4	Światło wskazujące	Czerwony: światło wskazujące moc Zielony: światło wskazujące sygnał
5	Interfejs zasilania zestawu badawczego	Dedykowany interfejs zasilania prądu stałego 24V/2,5A do urządzenia badawczego, który służy do dostarczania mocy roboczej do urządzenia badawczego
6	Interfejs USB3.0	Interfejs komunikacyjny USB3.0
7	Przełącz	Przełącznik włączenia/wyłączenia mocy zestawu badawczego
