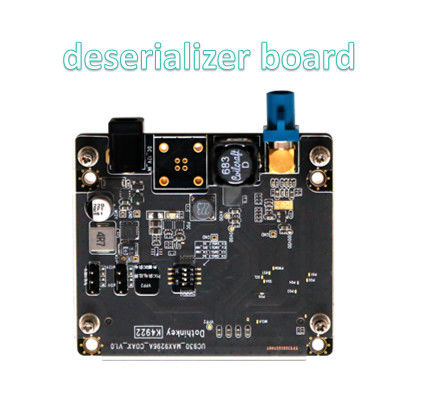

fpd link iii deserializer MIPI

1.POC System zasilania

Ta płyta dekodująca używaZasilanie VPP2W tym trybie nie jest wymagany zewnętrzny adapter zasilania, ponieważ może być zasilany bezpośrednio przez system testowy, ułatwiając proces podłączenia urządzenia.

Opcjonalne rozwiązanie zewnętrznego zasilania:

• Jeżeli potrzebne jest niezależne zasilanie, należy użyćAdaptor zasilania prądu stałego 12V/1Apodłączony do wewnętrznego gniazda prądu stałego.

• Wybierz napięcie wyjściowe za pośrednictwem pokładowej czapki skakacza:

  • Pozycja A:12V prądu stałego

  • Pozycja B:5V prądu stałego

• Uwaga:: Przed przełączeniem trybu zasilania należy upewnić się, że system jest wyłączony w celu uniknięcia ryzyka zwarcia.

2.Specyfikacje mocy chipa rdzenia

Czip dekodera MAX9296A wymaga precyzyjnegocztery niezależne źródła zasilania, wszystkie z nich muszą być dostarczone przez urządzenie do badania i ściśle spełniać następujące parametry:

Krytyczne wymagania operacyjne:

• Sprawdź wszystkie napięcia zasilania multimetrem przed włączeniem.

• Nie reguluj skoków mocy, gdy system jest zasilany.

• Przewyższenie napięcia może spowodować trwałe uszkodzenie układu.

3.Specyfikacje techniczne interfejsu

Zarząd przyjmuje rozwiązanie połączenia klasy przemysłowej:

• Interfejs fizyczny: 44-pin podwójny wiersz nagłówek szpilki (2,54 mm standardowego pasma)

• Protokół sygnału: W pełni zgodne ze standardem MIPI CSI-2

• Kompatybilne urządzenia: Nadaje się do całej gamy produktów z pudełka testowego

• Projekt ochrony:

  • Wskaźnik ochrony ESD: ±8 kV wyładowanie kontaktowe

  • Złote szpilki zapewniają niezawodność kontaktu na dłuższy czas
