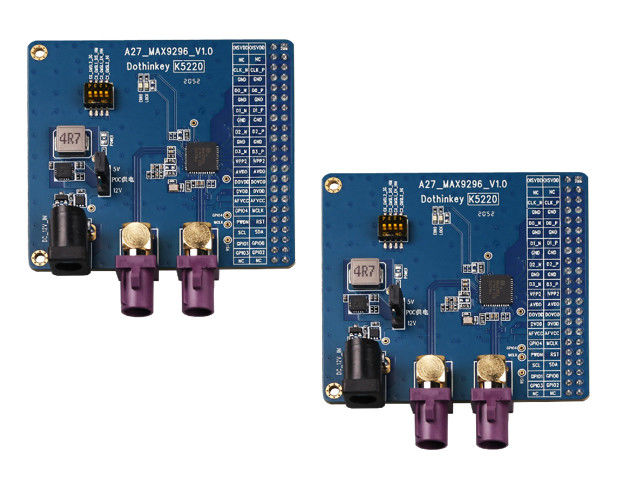

fpd link iii deserializer MIPI

1Schemat zasilania POC Zasilanie podwójnym trybem (wybieralne za pośrednictwem J6): Zasilanie z gniazda prądu stałego: wymagany jest zewnętrzny adapter zasilania 12V/1A.Wybierz wyjście 12V lub 5V za pośrednictwem wstrzykiwacza J5 (zazwyczaj ustawione na 5V w fabryce w celu zapobiegania spalania modułu badanego). Zasilanie komory badawczej: nie jest wymagane zewnętrzne zasilanie, a zasilanie pochodzi bezpośrednio z pudełka badawczego.Pudełko badawcze UC930 obsługuje regulowane wyjścia od 4V do 18V.

2Wymagania dotyczące zasilania chipem MAX9296 Cztery źródła zasilania są wymagane z komory badawczej: AFVCC i DVDD: stałe 1,2 V (muszą być zablokowane konfiguracją AP).8V (konfiguracja AP zablokowana). DOVDD: obsługuje elastyczną regulację 1.8V ∼3.3V. Uwaga: przed włączeniem potwierdź konfigurację napięcia, aby uniknąć uszkodzenia układu.

3. Opis API Rezerwowane 2,54 mm rozpiętości 44PIN podwójny wiersz pinów, kompatybilne ze standardowym interfejsem pudełka testowego MIPI.

4. MAX9296 Uwaga dotyczące kompatybilności Teoretycznie obsługiwane są wielokrotne serializatory GMSL1/GMSL2, ale odpowiednia grupa parametrów rejestru musi być skonfigurowana zgodnie z parowym modelem.

5. Specyfikacja użytkowania przełącznika DIP 4-pozycyjny niezależny przełącznik DIP: Każda osoba odpowiada funkcji sprzętowej. Zasady: Tylko jedna osoba może być ustawiona na ON naraz. Po modyfikacji,Musisz go ponownie włączyć, żeby działał.
