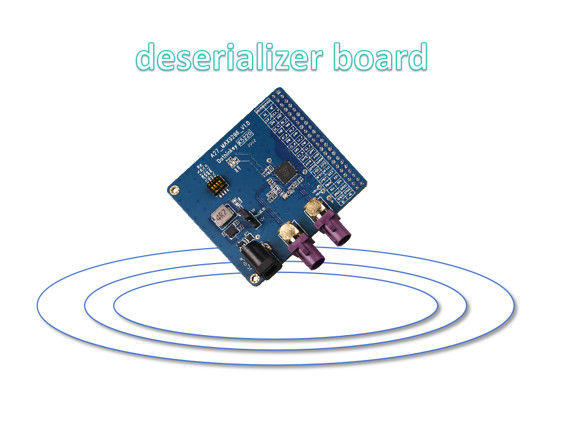

Płyty TI MIPI

1Opcje zasilania POC

• Dwa tryby (wybrane przez J6):

  • Zakładka prądu stałego

    • Wymaga zewnętrznegoAdapter 12V/1A.

    • UżycieJ5wybierać12V lub 5Vdla mocy POC (zazwyczajny standard fabryczny:5Vw celu ochrony modułów klienta).

  • Zapewnienie zasilania zestawu badawczego:

    • Nie potrzeba zewnętrznego adaptera.

    • napięcie POC skonfigurowane poprzezUstawienia AP(J5 niepełnosprawny).

    • DlaPudełko badawcze UC930, zakres POC:4V18V.

2. MAX9296 Zasilanie układu

• Cztery szynki napędowe (muszą być dostarczane przez skrzynkę badawczą):

  • AFVCC i DVDD:Stałe w1.2V(Ustawienie AP).

  • AVDD:Stałe w1.8V(Ustawienie AP).

  • / / DoDVDD:Zmienna (10,8V ∼3,3Vw razie potrzeby).

• Ostrzeżenie:Upewnij się, że napięcia są ustawione prawidłowoprzed włączeniemaby uniknąć uszkodzenia chipa.

3. Interfejs

• 44-pin podwójny nagłówek rzędu (2,54 mm rozmiar)dla kompatybilności interfejsu MIPI z pudełkami testowymi.

4. MAX9296 Elastyczność sparowania

• WsparcieSerializatory GMSL1/GMSL2ale wymagaróżne konfiguracje rejestrówdla każdego modelu serializatora.

5Konfiguracja przełącznika DIP

• Przełącznik 4-w-1 DIP:Każdy przełącznik kontroluje unikalną funkcję sprzętową.

• Zasady:

  • Tylkojeden przełącznikmożna ustawić naWłączony- Tak, raz za razem.

  • Przywróć prąd do deski.po zmianie ustawień DIP, aby zmiany weszły w życie.

Kluczowe zalecenia:

• SprawdźWymogi dotyczące napięcia POCz badanego modułu przed wyborem trybu zasilania.

• Sprawdź jeszcze raz.MAX9296 ustawienia koła napędowegow konfiguracji AP w celu zapobiegania uszkodzeniom.

• Postępuj zgodnie z wytycznymi przełącznika DIP, aby uniknąć konfliktów w inicjalizacji rejestru.
