GMsl deserializer MIPI

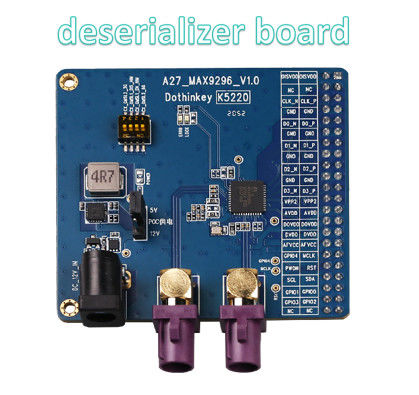

(1) O zasilaniu POC: płyta dekoderująca może używać dwóch trybów zasilania z gniazdka prądu stałego lub pudełka testowego dla zasilania POC (wybrane przez J6), w którym przy wyborze zasilania z gniazda prądu stałego,płyta dekodująca musi podłączyć zewnętrzny adapter zasilania 12V/1A oddzielnie, a następnie wybrać 12 V lub 5 V jako źródło zasilania POC do J5; przy wyborze źródła zasilania do komory badawczej,płyta dekodująca nie wymaga oddzielnego zewnętrznego źródła zasilania i może być skonfigurowana w celu zasilania POC za pośrednictwem konfiguracji AP (w tym przypadku klapka J5 nie działa), a w komorze badawczej UC930 zakres zasilania POC można ustawić od 4V do 18V. Pozycja J5 i J6 przedstawiona jest na rysunku poniżej,Nasze fabryczne domyślne ustawienie to wyjście 5V z gniazda prądu stałego (aby nie wypalić modułu klienta), użytkownicy przed użyciem powinni wybrać odpowiednie źródło zasilania POC zgodnie z rzeczywistymi wymaganiami zasilania modułu badanego.

(2) W odniesieniu do zasilania układu rozszerzającego: układ rozszerzający MAX9296 na tej płycie rozszerzającej musi być ustawiony zewnętrznie z czterema źródłami zasilania,a cztery źródła zasilania muszą być zasilane przez skrzynkę badawczą, gdzie AFVCC i DVDD muszą być ustawione na 1,2 V na końcu punktu wyjścia, AVDD na 1,8 V na końcu punktu wyjścia, DOVDD musi być ustawiona w zakresie 1,8-3,3 V w zależności od potrzeb,jeżeli w punktie docelowym znajdują się inne ustawienia napięciaPrzed wykonaniem rysunku należy upewnić się, że napięcie tych kanałów nie jest ustawione w określonym zakresie, aby uniknąć uszkodzenia chipu MAX9296.

(3) W odniesieniu do interfejsu: płyta dekodująca zarezerwowała 2,54 mm pasma, dwustronny nagłówek 44PIN do dokowania ze standardowym interfejsem MIPI naszych produktów z pudełkiem testowym.

(4) O MAX9296: Zgodnie z oficjalnymi informacjami, MAX9296 można teoretycznie połączyć z różnymi serializatorami GMSL1/GMSL2, a po połączeniu z różnymi serializatorami GMSLKonfigurowanie różnych grup parametrów rejestru.

(5) O przełączniku DIP: przełącznik DIP na płycie dekoderu jest przełącznikiem DIP 4-w-1, z których każdy reprezentuje niezależne ustawienia sprzętowe,każde ustawienie sprzętu odpowiada specjalnej funkcji ustawienia rejestru inicjalizacji włączania, tylko jeden bit DIP może być ustawiony w pozycji "ON" naraz, a po ustawieniu każdego bitu DIP, płyta dekodera musi zostać ponownie podłączona, aby to ustawienie weszło w życie.
