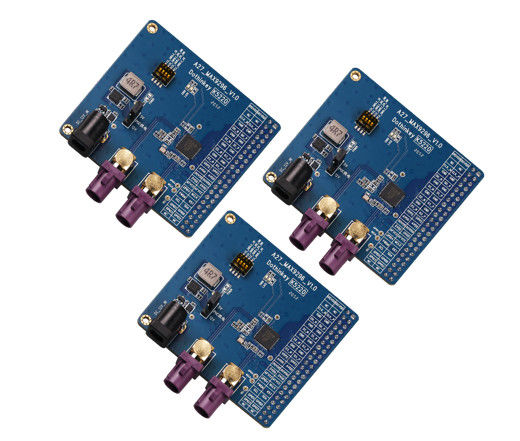

Płyty czujników obrazu MIPI

(1) O zasilaniu POC: ta płyta dekodująca może korzystać z dwóch trybów zasilania z gniazda prądu stałego lub z pudełka testowego dla zasilania POC (wybrane przez J6), w którym po wybraniu zasilania z gniazda prądu stałego,płytę dekodera należy podłączyć do zewnętrznego adaptera zasilania 12V/1A oddzielnie, a następnie wybrać 12 V lub 5 V jako źródło zasilania POC do J5; przy wyborze źródła zasilania pudełka badawczego płyta dekodera nie potrzebuje oddzielnego zewnętrznego źródła zasilania,i może być skonfigurowany do zasilania POC za pośrednictwem konfiguracji AP (w tym czasieW przypadku próby UC930 zakres zasilania POC może być ustawiony od 4V do 18V. Pozycja J5 i J6 jest pokazana na poniższych rysunkach:Nasze fabryczne ustawienie domyślne to 5V wyjście siedzeń prądu stałego (aby uniknąć spalania modułu klienta), użytkownicy powinni wybrać odpowiednie źródło zasilania POC zgodnie z rzeczywistymi wymaganiami zasilania modułu badanego przed użyciem.(2) O zasilanie chipem deski dekodera:Chip MAX9296 na tej płycie dekodera musi być zewnętrznie wyposażony w cztery źródła zasilania, a cztery źródła zasilania muszą być zasilane przez skrzynkę badawczą, w której AFVCC i DVDD muszą być ustawione na 1,2 V na końcu punktu wyjścia, AVDD na 1,8 V na końcu punktu wyjścia,DOVDD musi być ustawiona w zakresie 1.8-3.3V w razie potrzeby, jeśli istnieją inne ustawienia napięcia w AP, proszę zignorować.konieczne jest zapewnienie, aby ustawienia napięcia tych kanałów nie przekraczały określonego zakresu, aby uniknąć uszkodzenia chipu MAX9296.

(3) O interfejsie: ta płyta dekodująca rezerwuje interfejs nagłówka pin 44PIN o rozmiarze 2,54 mm, dwustronnego wiersza, do dokowania ze standardowym interfejsem MIPI naszych produktów z pudełkiem testowym.

(4)O MAX9296: według oficjalnych informacji, max9296 można teoretycznie połączyć z różnymi serializatorami gmsl1/gmsl2, a po połączeniu z różnymi serializatorami gmsl,Konfigurowanie różnych grup parametrów rejestru.

(5) O przełączniku DIP: przełącznik DIP na płycie dekoderu jest przełącznikiem DIP cztery w jednym, z których każdy reprezentuje niezależne ustawienia sprzętowe,każde ustawienie sprzętu odpowiada specjalnej funkcji inicjacji włączenia operacji ustawiania rejestru, za każdym razem, gdy tylko jeden z bitów DIP może wybierać stronę "ON", a po ustawieniu każdego bitów DIP, płyta dekodera musi zostać ponownie włączona, aby to ustawienie weszło w życie.
