Płyty czujników obrazu Dothinkey Deserializer Grabber Image Card MU960

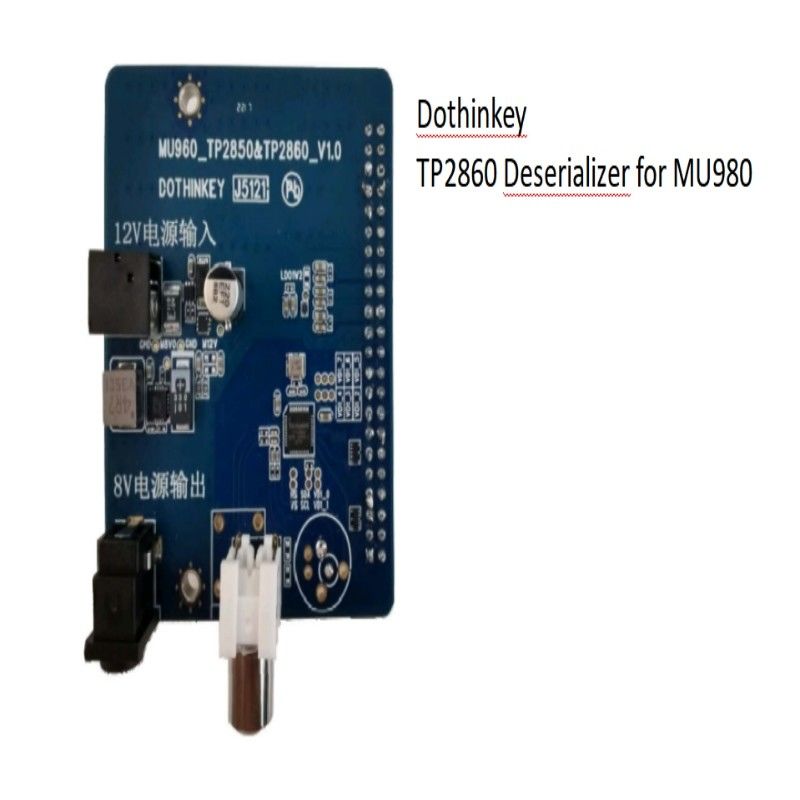

Płyty czujników obrazu TP2860 Deserializer For Image Grabber MU960

1. Właściwości:

1) Wspiera dekodowanie modułów typu AHD/TVI, odpowiednich do rozwiązań dekodowania modułów samochodowych;
2) wyjście sygnału MIPI w połączeniu z graberem obrazu MU960/UC930 w celu uzyskania obrazu modułu motoryzacyjnego.

2Specyfikacja:

3. Uwaga przed użyciem:
1) W odniesieniu do zasilania POC: zasilanie POC tego deseryzatora jest przekształcane z zewnętrznego zasilania 12V na napięcie robocze 8V za pośrednictwem gniazda prądu stałego,więc deseryzator wymaga oddzielnego zewnętrznego adaptera zasilania 12V/1A.
2) W odniesieniu do zasilania układu deserializatora: układ TP2860 na tym deserializatorze wymaga trzech zewnętrznych źródeł zasilania.i AVDD grapera obrazu. DVDD musi być skonfigurowany na 1,2 V, DOVDD może być skonfigurowany na 1,8 V lub 3,3 V, AVDD musi być skonfigurowany na 3,3 V.konieczne jest zapewnienie, aby wszystkie ustawienia napięcia nie przekraczały określonego zakresu, aby uniknąć uszkodzenia chipu TP2860.
3) W odniesieniu do interfejsu: ten deserializer rezerwuje interfejs z dwoma wierszami 44PIN o odległości 2,54 mm, aby dopasować się do standardowego interfejsu MIPI naszej firmy dla graberów obrazu,i łącznik RCA koaksjalny do łączenia modułów badawczych,.

4. Opis interfejsu deseryzatora:
