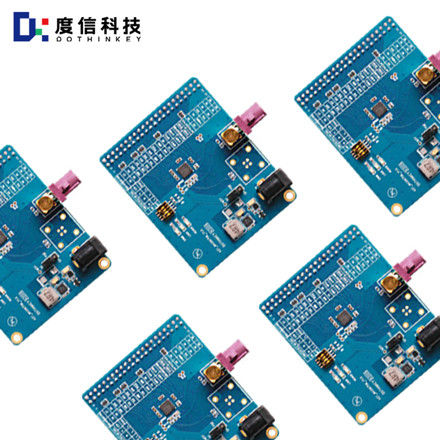

Fpd Link III Deserializer A27_MAX96706

Fpd link iii deserializer A27_MAX96706

Zastosowanie tablicy deserializatora przemysłowego w testowaniu modułu kamery telefonu komórkowego.

1Kluczowa rola w procesie testowania
Konwersja protokołu: sygnały różnicowe dużych prędkości z modułów kamer telefonicznych (np.Interfejs MIPI CSI-2) muszą być konwertowane na sygnały USB lub Ethernet przez deserializery do przetwarzania przez urządzenia testowe (eNa przykład Dothinkey's Image Grabber GQ4 obsługuje interfejs D/C-PHY, który umożliwia zsynchronizowane testowanie czterema kamerami poprzez transmisję światłowodową.
Analiza jakości obrazu: po konwersji danych RAW przez deserializator do obrazu wyświetlanego, oprogramowanie testowe (np. Imatest) analizuje parametry takie jak rozdzielczość, hałas, zniekształcenie itp.,w celu zapewnienia zgodności modułu z normami takimi jak ISO 12233 i ISO 15739.
Weryfikacja kompatybilności protokołu: w przypadku nowych protokołów (np. CPHY V3.0), deserializatory muszą weryfikować stabilność komunikacji między modułem a hosta.Dothinkey uaktualnił oprogramowanie FPGA do obsługi trybu CPHY LRTE i rozwiązał problem transmisji spowodowany sygnałem LP o wysokiej częstotliwości.

2Typowe scenariusze badań
Badanie kamer 3D: w przypadku modułów ze strukturalnym światłem lub modułów ToF deserializator musi przetwarzać sygnały napędowe lasera (np.VP20 Image Grabber obsługuje pomiar fotoprądu na poziomie nA) i dane odbioru obrazu w celu zapewnienia dokładności obrazowania 3D.
Badania modułów o wysokiej rozdzielczości: na przykład deserializatory obsługujące rozdzielczość 8K (np.RK3588 industrial core board) może przetwarzać strumienie wideo 4320P w czasie rzeczywistym w celu weryfikacji przepustowości modułu.
Badanie współpracy z wieloma kamerami: deserializatory muszą jednocześnie przetwarzać dane z wielu kamer, aby zapewnić prawidłowe funkcjonowanie układu układania obrazu lub widzenia stereo.

3Integracja z produktami Dothinkey
Zintegrowana funkcja dekodowania z grabberem obrazów: grabber obrazów Dothinkey (np. UC930) ma wbudowany układ FPGA i ASIC, który obsługuje automatyczne przełączanie interfejsów MIPI CSI-2 i DVP,i wydobywa przetwarzane dane za pośrednictwem USB3.0.
Elastyczne dostosowanie protokołu: Dothinkey szybko dostosowuje nowe funkcje, takie jak tryb CPHY LRTE, do wymogów protokołu różnych producentów czujników poprzez uaktualnienie logiki FPGA.

Industrial Deserializer board jest podstawowym komponentem testowania modułu kamery komórkowej, który obejmuje konwersję protokołu (np. MIPI CSI-2 do USB), dekodowanie danych (np.Optymalizacja sygnału. np. filtrowanie hałasu).

Dothinkey i inni producenci wykorzystują technologię FPGA do realizowania elastycznej adaptacji protokołu i wspierania wysokiej rozdzielczości,wielokameralne badanie współpracy w celu zaspokojenia potrzeb masowej produkcji elektroniki użytkowejPrzy wyborze deserializatora należy wybrać deserializator z odpowiednim interfejsem,szerokość pasma i zdolność przetwarzania zgodnie ze scenariuszami badań (e.np. kamera 3D, wideo 8K) i wymagania protokołu (np. CPHY LRTE).
