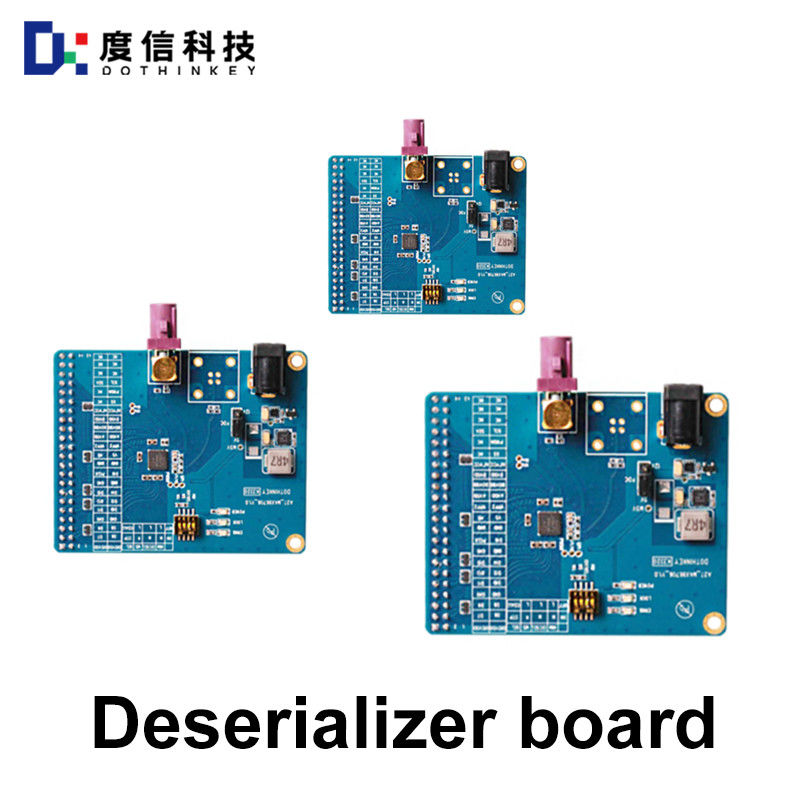

Industrial Deserializer board to urządzenie do przetwarzania sygnałów, wykorzystywane głównie do konwersji sygnałów danych surowych pochodzących z czujników lub kamer w obrazy rozstrzygalne lub polecenia sterowania,który jest szeroko stosowany w dziedzinie wizji maszynowejJego podstawowe funkcje obejmują konwersję protokołu (np. MIPI CSI-2, LVDS), dekodowanie danych (np. obraz RAW,w formie skompresowanej) i klimatyzacji sygnału (Poniżej przedstawiono wyjaśnienia zasad technicznych, scenariusze zastosowań i typowe przypadki:
I. Zasady techniczne i funkcje deseryzatorów przemysłowych
1Analiza i konwersja protokołu sygnału
Typ sygnału wejściowego: płyty deserializatorów zazwyczaj odbierają sygnały różniczkowe (np. tryb HS MIPI CSI-2) lub sygnały równoległe (np. interfejs DVP), które zawierają surowe dane obrazu (np.Format RAW) lub polecenia sterowania wyjściem z modułów kamer.
Przetwarzanie protokołów: na przykład dla protokołu MIPI CSI-2, deserializer musi obsługiwać strukturę warstwową (warstwa aplikacji, warstwa protokołu, warstwa fizyczna),w tym pakowanie/rozpakowywanie danychPrzykładem jest Grabiciel obrazów Dothinkey, który realizuje wsparcie trybu CPHY LRTE za pośrednictwem FPGA,Co rozwiązuje problem, że tradycyjny specjalny chip nie może wytwarzać obrazów z powodu ograniczenia wersji protokołu.
Interfejs wyjściowy: Odszyfrowane dane są przesyłane do komputera lub komputera hosta za pośrednictwem USB3.0, GigE Vision lub interfejs HDMI, który obsługuje analizę lub przechowywanie obrazu w czasie rzeczywistym.

2. Dekodowanie danych i przetwarzanie obrazu
Dekodowanie obrazu RAW: dane RAW (np. w formacie Bayera) wyprodukowane z modułu aparatu muszą zostać przekształcone w standardowe formaty obrazu (np. RGB,YUV) przez deserializer do późniejszej analizy.Na przykład grabber obrazu UC930 firmy Dothinkey obsługuje wykrywanie prądu o wysokiej precyzji (minimum 10nA) i przesyła przetwarzane dane za pośrednictwem interfejsu USB3.0.
Przetwarzanie formatu kompresji: Niektóre deserializatory obsługują dekodowanie H w czasie rzeczywistym.264, H.265 i innych kodów wideo, które nadają się do scenariuszy wymagających strumieni wideo o wysokiej rozdzielczości (np. monitorowanie 8K).

3. Kondycjonowanie i optymalizacja sygnału
Filtrowanie hałasu: zmniejszenie zakłóceń sygnału za pomocą obwodów sprzętowych lub algorytmów przetwarzania sygnału cyfrowego (DSP) w celu poprawy jakości obrazu.
Zrównoważenie czasu: zapewnienie synchronizowanej transmisji danych wielokanałowych (np. modułów wielokamerach) w celu uniknięcia błędnego wyrównania obrazu.
