DVP PCLK HSYNC Płata czujników obrazu Dothinkey Decoder Board

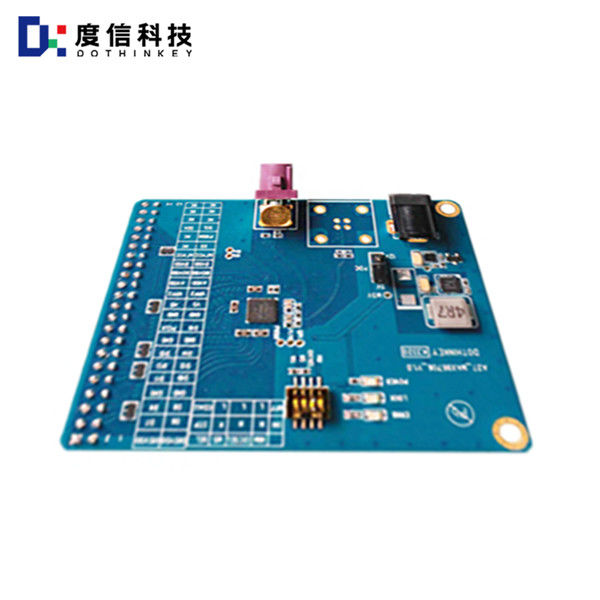

Płyta czujnika obrazu A27_MAX96706

Dothinkey's A27_MAX96706 decoder board supports DVP signal output and works with Dothinkey's MU960/UC930 Image Grabber to realize the image acquisition and data burning function of in-vehicle camera module.

Co to jest wyjście sygnału DVP?

DVP (Digital Video Port) to tradycyjny interfejs wyjściowy czujnika z trybem wyjścia równoległego, szerokość bitowa interfejsu DVP może być 8bit, 10bit, 12bit lub 16bit, przy użyciu sygnałów poziomu CMOS,a maksymalna częstotliwość wynosi około 96MHz.Maksymalna częstotliwość wynosi około 96 MHz.

Główne sygnały interfejsu DVP obejmują:
PCLK (Pixel Clock): Pixel clock, każdy zegar odpowiada jednemu pikselowi danych.
HSYNC (Horizontal Synchronization): sygnał synchronizacji linii, używany do sterowania transmisją danych każdej linii.
VSYNC (Vertical Synchronization): sygnał synchronizacji ramki, używany do sterowania transmisją danych każdej ramki.
DATA: dane pikseli, dokładna szerokość bitowa zależy od ISP lub wsparcia pasma bazowego.

Cechy interfejsu DVP obejmują:
Wyjście równoległe: DVP wykorzystuje transmisję równoległą, która jest wolniejsza i ma mniejszą przepustowość.
sygnały poziomu CMOS: sygnały poziomu CMOS są używane zamiast sygnałów różniczkowych.

W praktyce interfejs DVP jest powszechnie stosowany do łączenia czujnika obrazu i chipa przetwarzania obrazu (ISP) do transmisji i przetwarzania danych wideo.chip ISP będzie dostarczał zewnętrznego wejścia zegara (MCLK lub XCLK), a PLL wewnątrz czujnika obliczy, aby wygenerować PCLK, którego częstotliwość jest określona przez wielkość obrazu, częstotliwość klatki i rozdzielczość.
