Tablica deserializatora kart grabberów obrazów wielofunkcyjnych

Tablica deserializatora wielofunkcyjnego

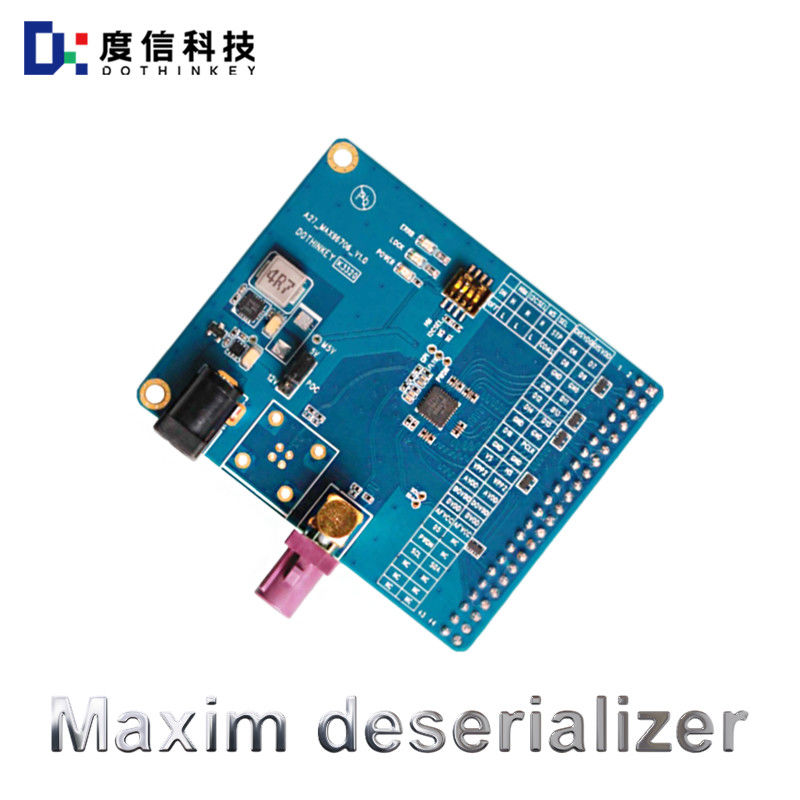

Dothinkey's A27 MAX96706 wielofunkcyjna deserializacja

Przed użyciem należy przeczytać:

O zasilaniu P0C: ta płyta Deserializer zapewnia tylko SV i 12V dwa napięcia dla użytkowników do wyboru dla zasilania POC,Nasze fabryczne domyślne ustawienia dla naszej fabrycznej domyślne ustawienie jest SV wyjście, użytkownicy przed użyciem muszą użyć pokrywy skokowej, aby wybrać odpowiednie napięcie zasilania zgodnie z wymaganiami napięcia modułu badanego, prosimy o kontakt z nami w celu ustalenia ustawienia pokrywy skokowej.

Zapewnienie zasilania chipem deserializatora: MAX96706 potrzebuje zewnętrznego zasilania (IWDVDD, AVDD, DOVDD) na tej deserializatorze, zasilanie trójstronne musi być dostarczane przez Graber obrazu,z których DVDD i AVDD muszą być przymocowane do końcowego punktu dostępu ustawionego na 1.8V DOVDD zgodnie z potrzebą ustawienia w zakresie 1,8-3,3V, podczas pracy mapy należy upewnić się, że ustawienia napięcia nie przekraczają przewidzianych limitów,i ustawienia napięcia kilku kanałówUstawienia napięcia kilku obwodów nie powinny przekraczać określonego zakresu, aby uniknąć uszkodzenia chipu MAX96706.

O interfejsie: Ta płyta Deserializer zarezerwowała interfejs 2X22PIN DVP, dedykowany do kolizji z produktami serii MU960, które obsługują DVP.

Zgodnie z oficjalnymi informacjami dotyczącymi MAX96706, MAX96706 jest zasadniczo stosowany do parzenia z serializatorami MAX96705-MAX96711,i może być również używany z innymi serializatorami GMSL do wdrożenia interaktywnej operacji, jednakże przed zastosowaniem należy zauważyć pewne ograniczenia.Użytkownicy powinni uważnie przestrzegać oficjalnych wymagań DATASHEET odpowiedników MAXM i oficjalnej strony internetowej wskazówek QA. projektowania.

Za każdym razem, gdy przełączniki DIP deserializatora są ustawione, płyta musi być ponownie zasilany, aby obecne ustawienie weszło w życie.
