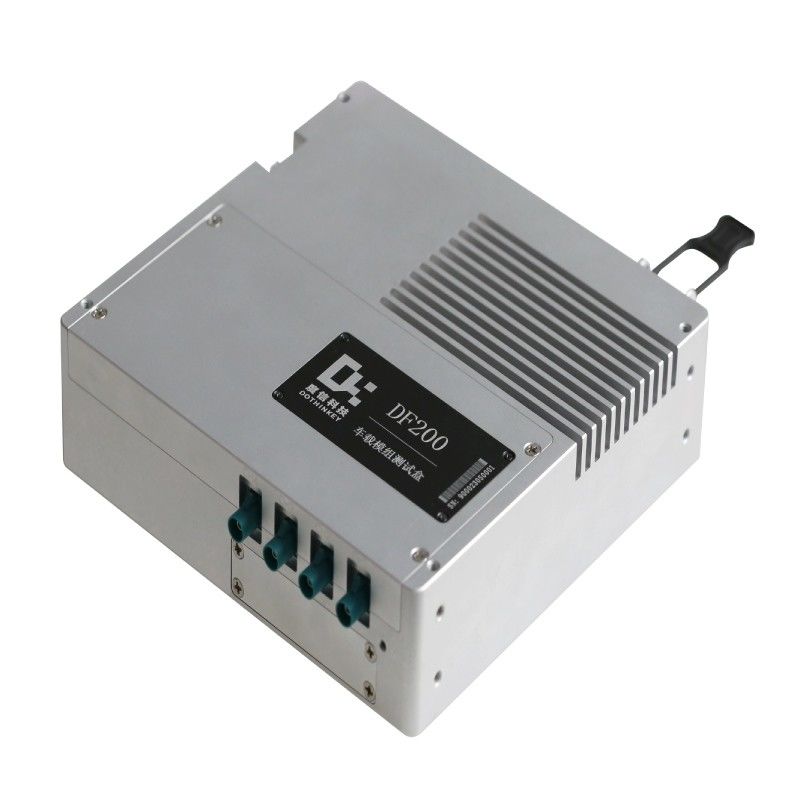

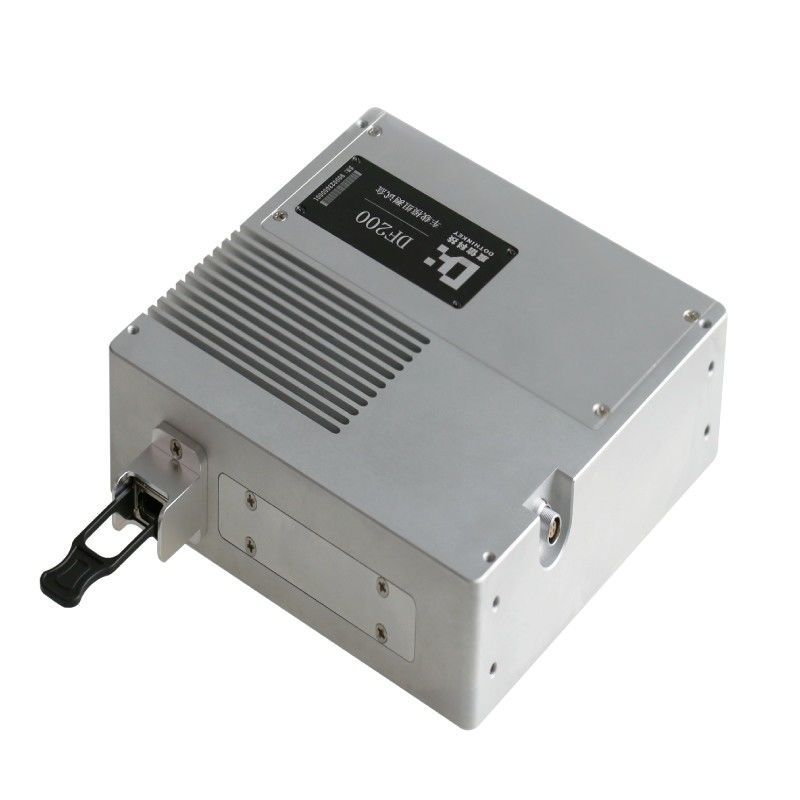

DF200 Dothinkey Image Frame Grabber do badań EMC modułów motoryzacyjnych

DF200 Grabber obrazu do badania modułów motoryzacyjnych EMC

1Elastyczny wybór kanałów 1-4;
2. ustawienie zasilania modułu 0,8-18V;
3. Monitoring bieżący, wyświetlanie częstotliwości klatki/błędu klatki, statystyki błędów łącza, statystyki błędów dekodowania;
4. Złap i zapisz cały obraz każdego kanału, zasilany przez POC;
5Elastyczne rozwiązania odłączania w zależności od potrzeb (w przypadku modułów seryjnych samochodowych MAXIM/TI, kompatybilnych z większością modułów schematów seryjnych obecnie dostępnych na rynku)
6. Wspiera komunikację światłowodową 40G (za pomocą jednego do czterech kabli światłowodowych, kompatybilnych z kartami 10G, a przepustowość określona przez liczbę podłączonych portów 10G)
Decyzja);
7. Zdolny do obsługi badań EMC modułu samochodowego na poziomie specyfikacji samochodowej (pod warunkiem, że sam moduł samochodowy może przejść poziom EMC specyfikacji samochodowej).

Wyniki badań EMC dla projektu kamer samochodowych

BCI: Poziom 2

ESD: Bezpośrednie rozładowanie: 1rozładowanie kontaktowe: ±15KV; 2rozładowanie powietrzne: ±25KV

Wyładowanie pośrednie: 1 Wyładowanie płyty sprzęgającej: ±25KV

Przeciwdziałanie zakłóceniom w układzie sprzężenia przejściowego: szybki impuls: +100V/us, -150V/us

RE: Poziom klasy 5, kanał częstotliwości testowej: 300MHz-2,5GHz
